您好!歡迎來到深圳市瑞德鑫自動化有限公司

多軸自動化生產線改造總體布局:用10臺三向多鉆攻機(線上:2臺三向多軸鉆孔機,4臺三向多軸攻牙機,線外:2臺三向多軸鉆孔機, 2臺三向多軸攻牙機。所有的三向多軸鉆攻機采用切削液進行冷卻)、1臺翻轉旋轉工作臺、4臺檢測設備(線上2臺,線下2臺)、1臺清洗工作站,10套移位機械手組成。原始毛坯的上料和最終成品的下料由六軸機械人完成,半成品的輸送則由循環輸送線來完成。所有設備與循環輸送線之間可以根據產品加工要求進行自由調整。

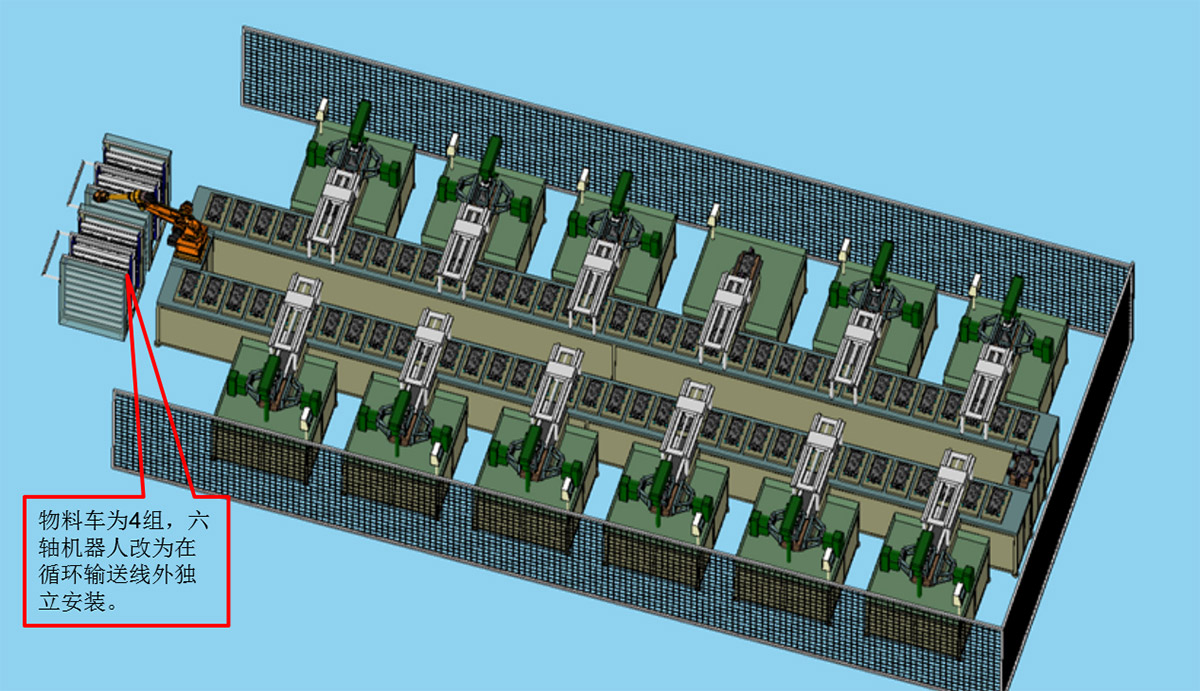

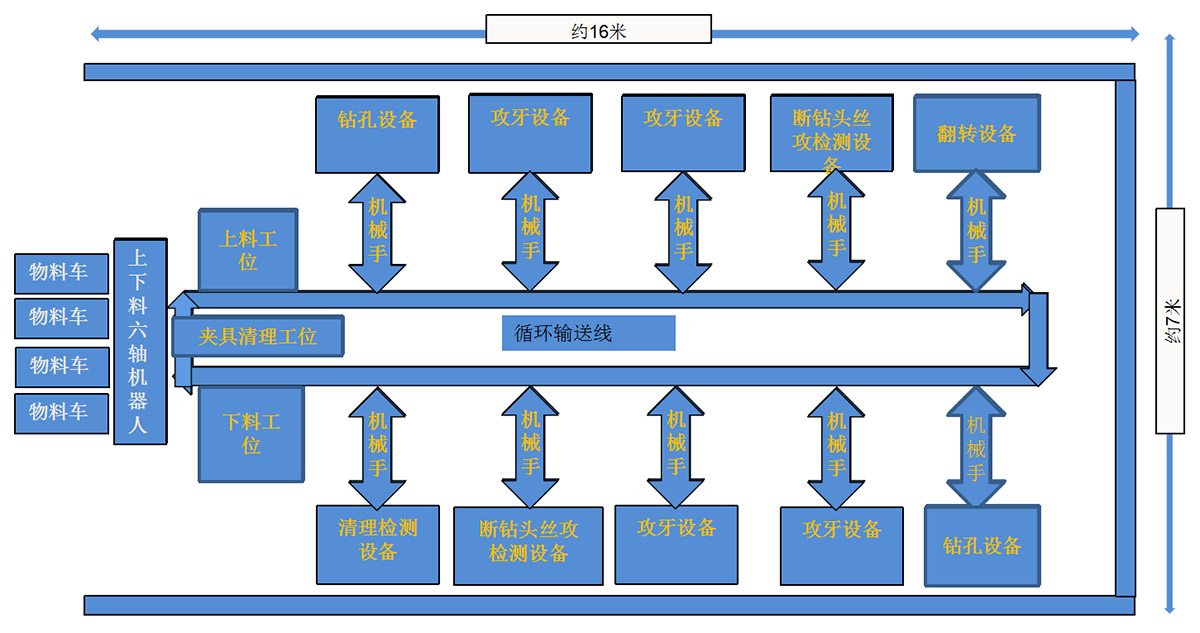

多軸自動化生產線改造總體布局圖

多軸自動化生產線改造總體布局圖

自動線加工的流程

機械人從產品物料車上抓取產品放入流水線夾具內→機械手從流水線取料放到組合機定位夾具→鉆孔加工→攻牙加工→檢測加工情況→產品翻轉旋轉→鉆孔加工→攻牙加工→檢測加工情況→產品清洗→機械人從流水線把加工好產品取料放產品物料車上。

注:鉆孔加工、攻牙加工、產品翻轉旋轉、產品清洗、檢測都是采用簡易機械手從流水線上進行上下料。

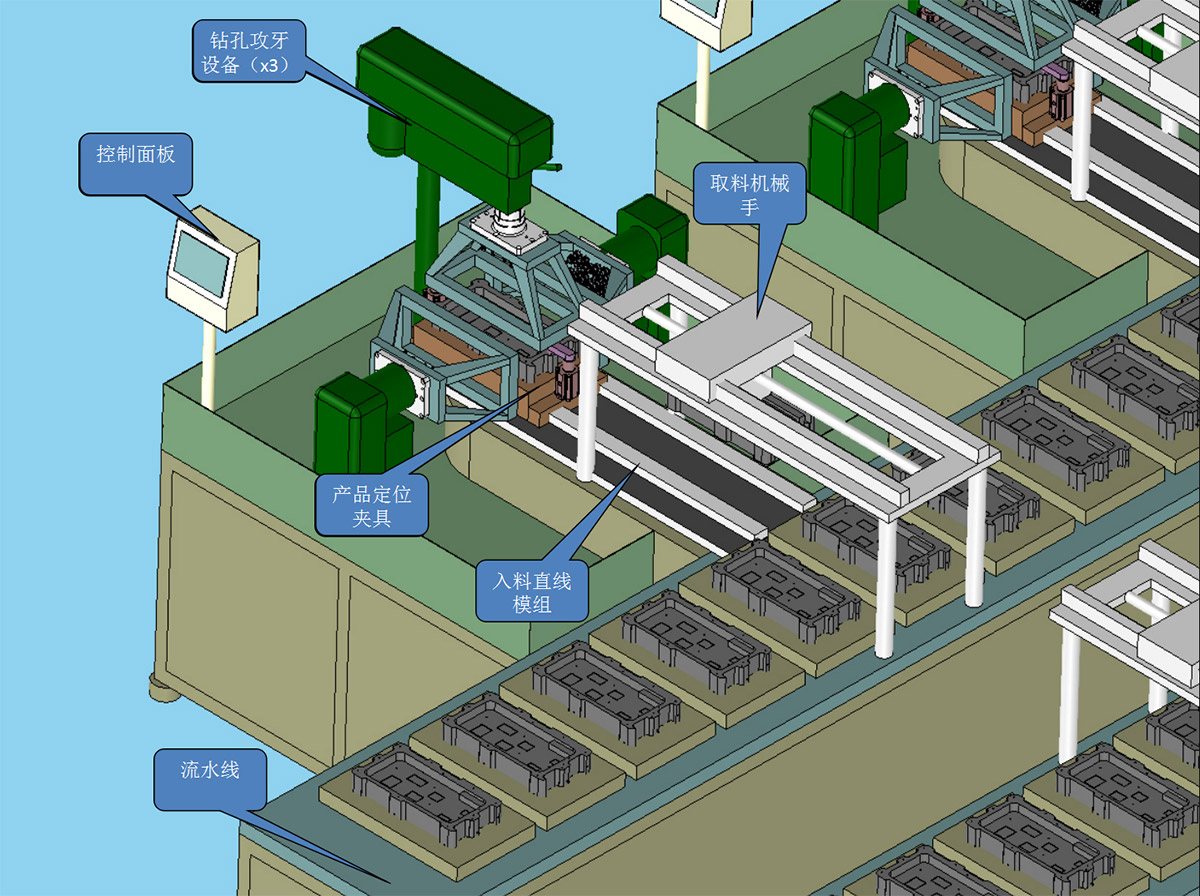

自動線加工的流程3D參考效果圖

自動線加工的流程3D參考效果圖

動作流程

1、機械手將產品放入流水線

2、流水線將產品送至機械手位置

3、機械手取料放入定位夾具內

4、入料直線模組將產品送至鉆孔攻牙設備內

5、鉆孔攻牙完成后產品退至原始位置

6、機械手將品取出送至流水線夾具內,然后再將未加工的產品送至定位夾具內

7、流水線將產品繼續往下送進行下一工位

自動線加工動作流程圖

自動線加工動作流程圖

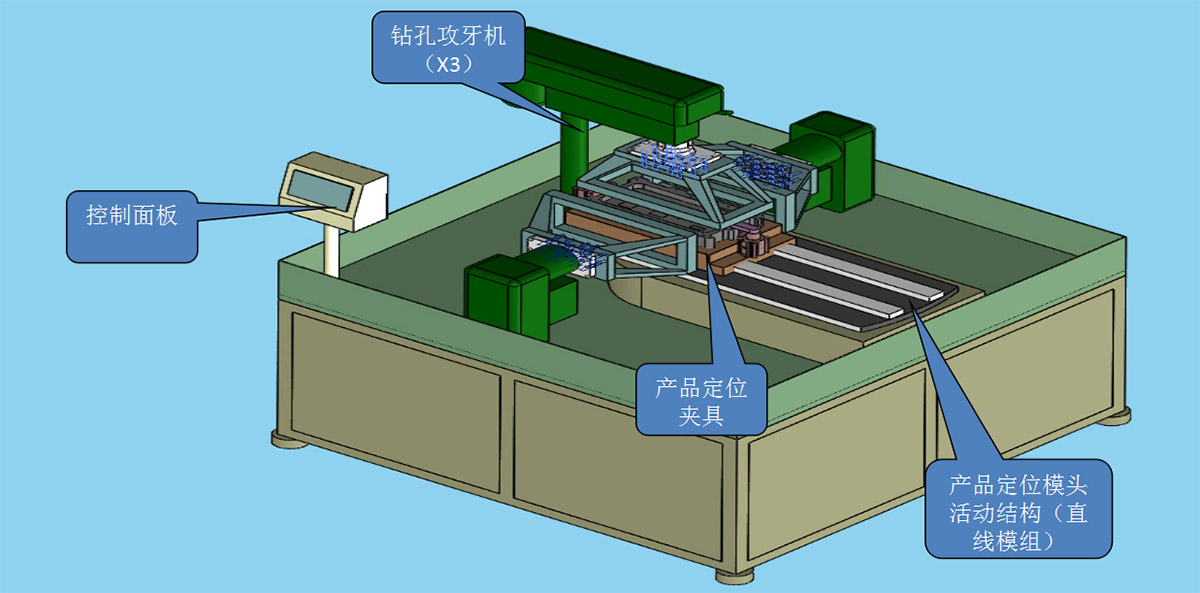

自動線加工單機示意圖

自動線加工單機示意圖

三向多軸鉆孔機要求

1、中間立式采用油壓鉆孔機+U350*450*RE11*15軸*預留20軸位多軸鉆孔器加所需配件。

2、兩側臥式采用油壓鉆孔機+U120*400*ER11*5軸*預留15軸位多軸鉆孔器加所需配件。

三向多軸攻牙機要求

1、中間立式采用齒輪式自動攻牙機+U350*450*CT6*15軸*預留20軸位多軸攻牙器加所需配件。

2、兩側臥式采用齒輪式自動攻牙機+U120*400*CT5*5軸*預留15軸位多軸鉆孔器加所需配件。

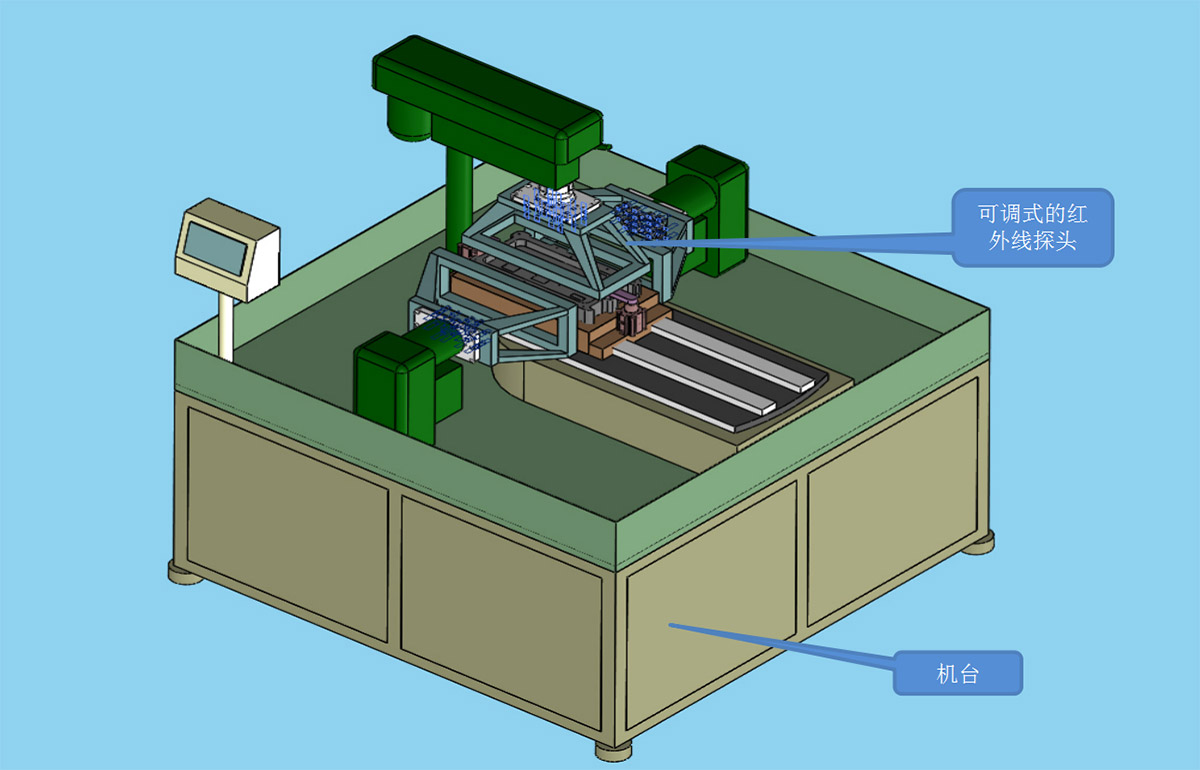

三向多軸鉆孔機設備功能檢測

檢測設備功能

該檢測裝置利用機械式探針檢測形式,這是直接檢測裝置,若孔的深度在預設的范圍內,則默認加工工件合格;若孔的深度不達到預設的范圍則視為不合格,機臺報警。(該檢測方式只能檢測到加工孔是否鉆孔到位,和孔內是否有斷鉆頭或絲攻,不能檢測到孔過深或者螺紋不規整)如圖:

三向多軸鉆孔機機器手與機器人手抓設計

三向多軸鉆孔機機器手與機器人手抓設計

機器手與機器人手抓的采用柔性設計,手抓上氣缸的安裝面設計有行程調整裝置,行程可任意調整,可兼容多種工件的抓取,參考上圖。

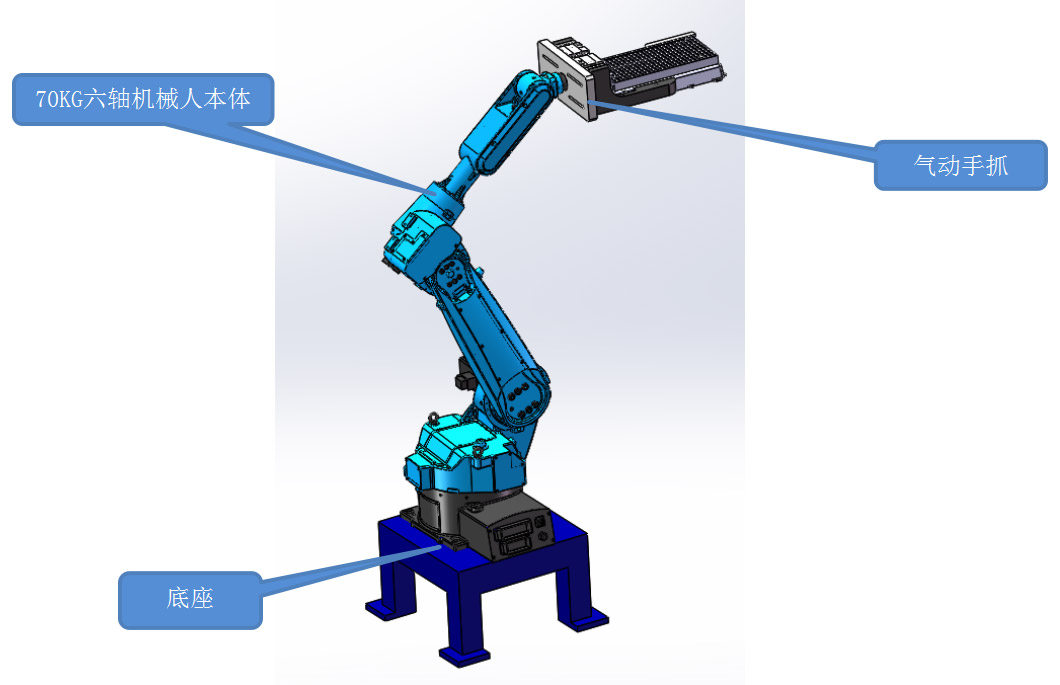

使用70KG FANUC六軸機械人與自動物料車相配合進行自動上下料。

六軸機械人與自動物料車相配合進行自動上下料

動作流程

1、產品從上往下放置

2、第一層放置完成后,鏈條帶動產向下運轉,將末裝夾具板向上運轉

3、再將產放置第一層。

4、每臺物料車單獨控制系統,可以自動和手動間轉換。

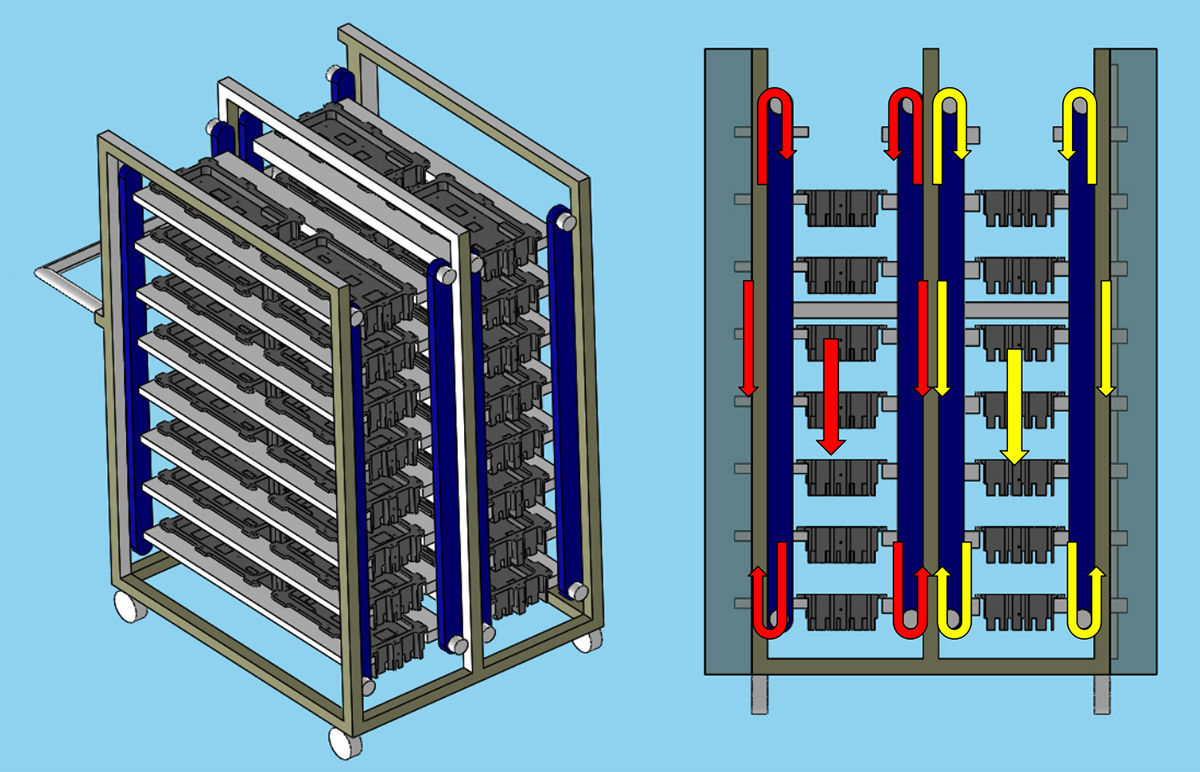

物料車運轉示意圖

物料車運轉示意圖

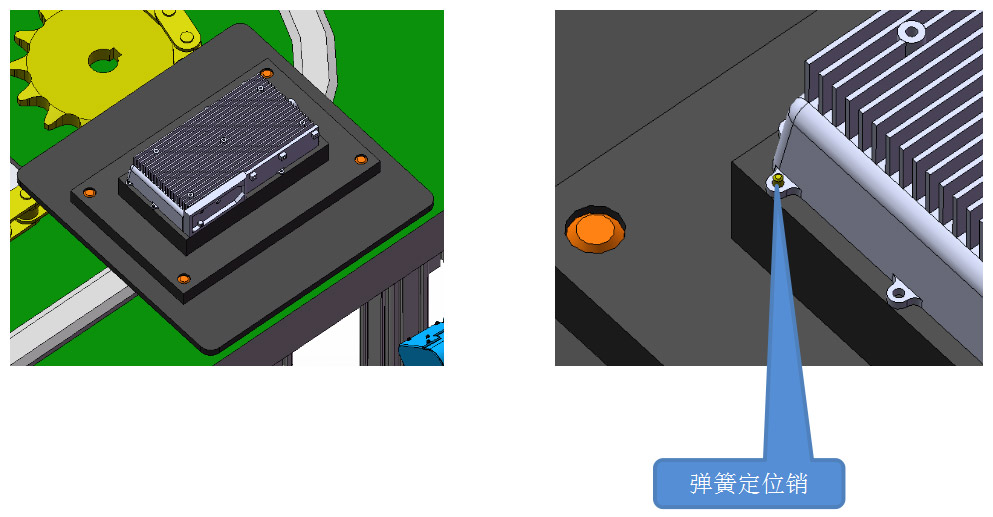

定位夾具采用柔性設計,帶手工調整裝置,可根據加工產品要求任意調整裝夾,可兼容不同產品裝夾。

定位夾具圖片展示

定位夾具圖片

動作流程

1、根據不同的產品結構在流水線中抓取產放置翻轉臺.

2、產品經過翻轉臺進行翻轉180度或者旋轉180度后再進入流水線送往下一工位,翻轉臺夾具為通用柔性夾具。

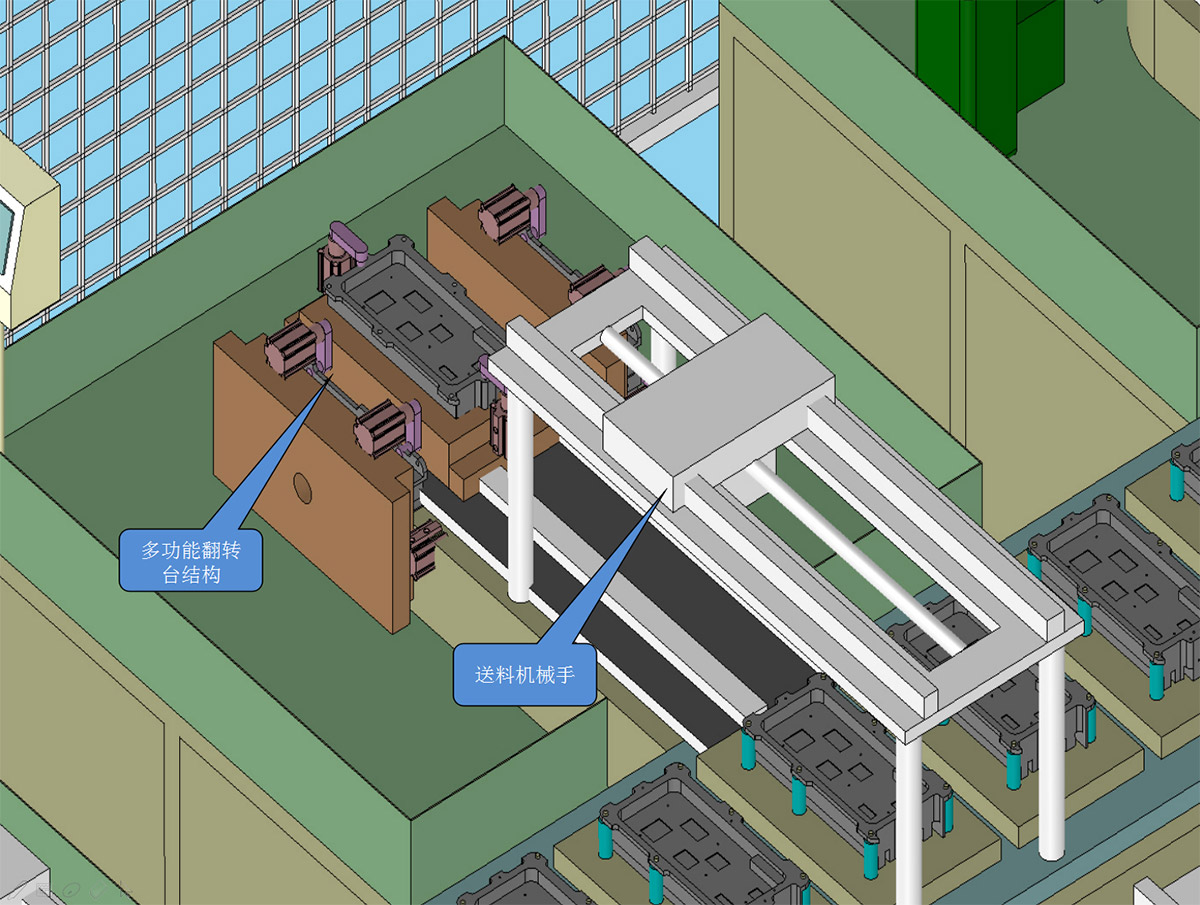

翻轉臺動作流程圖

翻轉臺動作流程圖
