螺絲、墊片組合方案設備簡介

瑞德鑫螺絲、墊片組合方案設備根據企業要求定制，設備由振動盤和直振輸送墊圈，由吹氣式螺絲供料器輸送螺絲。螺絲、墊圈的組合由螺絲穿入墊圈機構完成，再由取成品機構抓取倒向，成品擺盤機構擺盤。料盤輸送線、料盤升降機構負責料盤輸送和堆疊。該設備采用自動工作方式，操作簡單。

螺絲、墊片組合方案配件

1、電機：雷賽。

2、氣缸：亞德客。

3、導軌：上銀。

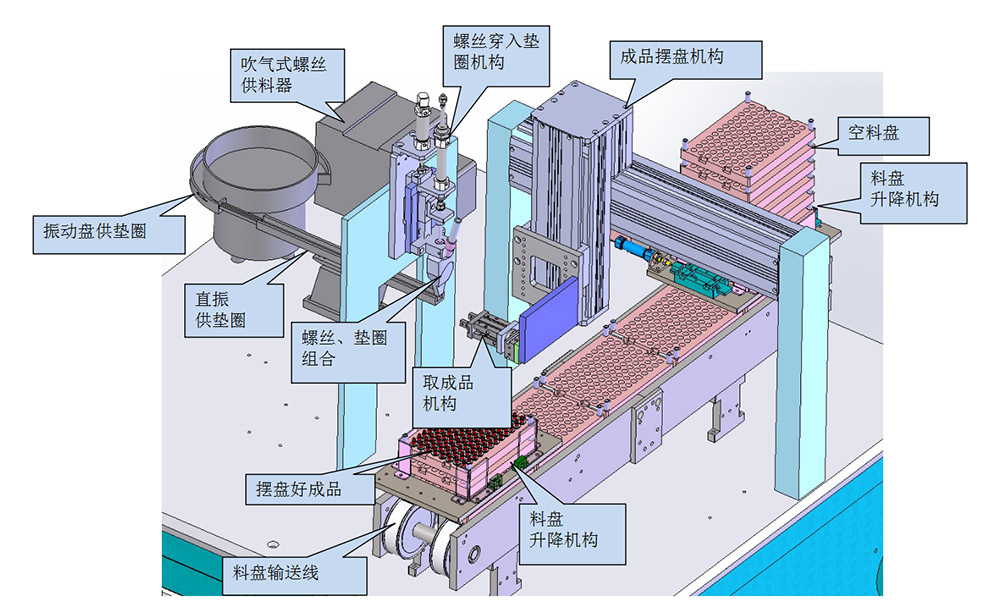

螺絲、墊片組合方案設備圖

螺絲、墊片組合方案工作流程

1、振動盤和直振輸送墊圈。

2、吹氣式螺絲供料器輸送螺絲。

3、螺絲穿入墊圈機構將螺絲、墊圈的組合。

4、取成品機構抓取組合的后螺絲、墊圈并倒向。

5、成品擺盤機構將組合的后螺絲、墊圈擺盤。

6、由料盤輸送線、料盤升降機構負責料盤輸送和堆疊。
